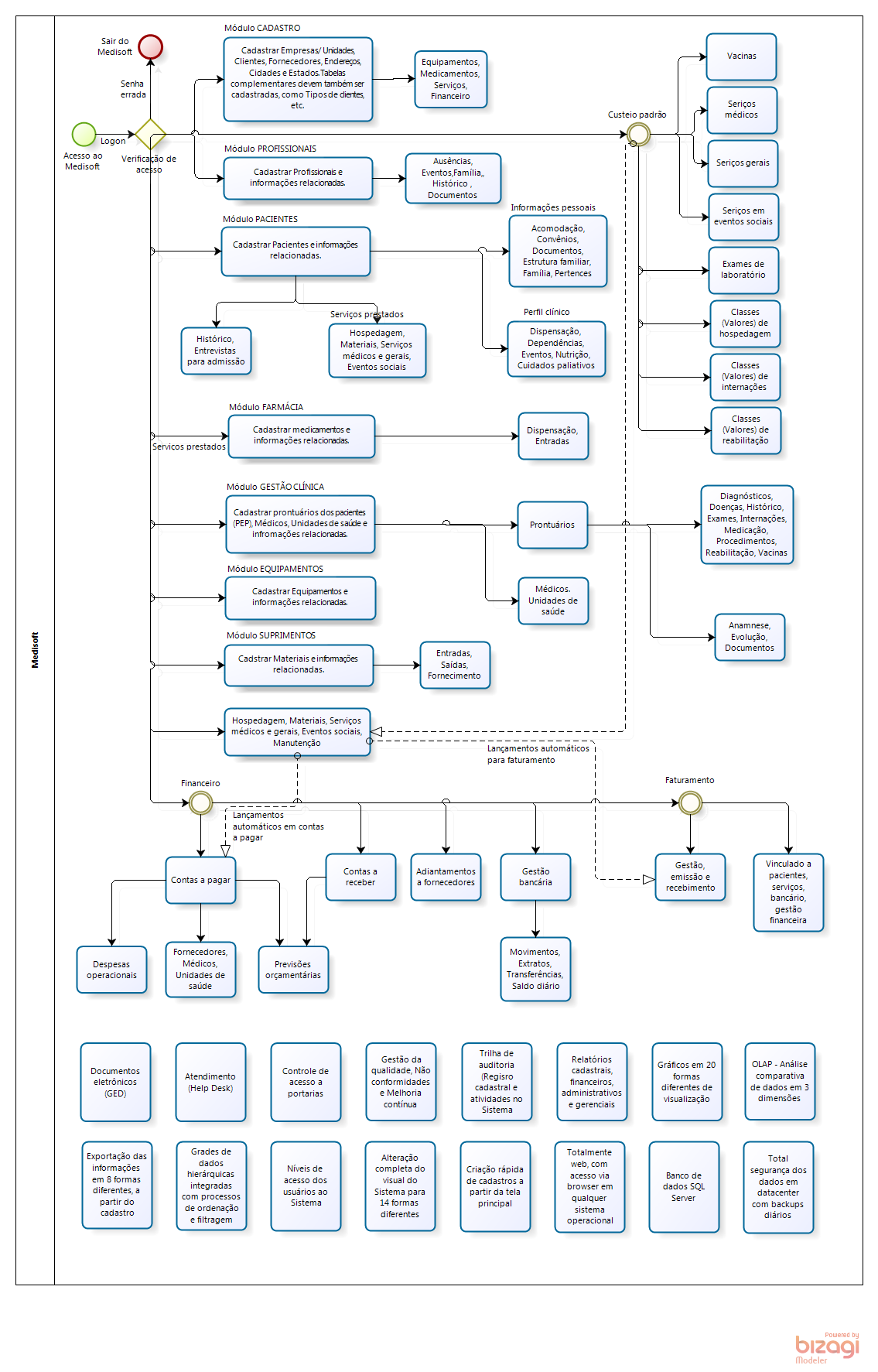

A seguir é apresentado o diagrama funcional de atividades, que representa o detalhamento de tarefas e o fluxo de uma atividade para outra do Sistema.
O diagrama de atividade mostra o fluxo sequencial das atividades, aqui utilizado para demonstrar as atividades executadas por uma operação específica do Sistema. Consistem em estados de ação, que contém a especificação de uma atividade a ser desempenhada por uma operação do Sistema. Decisões e condições, como execução paralela, também são mostrados no diagrama.
O mais importante aspecto deste diagrama é que a partir dele percebe-se a sequência de mensagens enviadas entre os módulos. Ele mostra a interação, ou seja, alguma coisa que acontecerá em um ponto específico da execução do sistema. O diagrama consiste na representação dos módulos funcionais, mostrados em linhas horizontais e verticais.
As mensagens cadastrais enviadas por cada objeto são simbolizadas por setas entre os objetos que se relacionam. Deve-se observar que muitas dessas transações de informações, internas ao sistema, são realizadas diretamente no banco de dados. Por exemplo, quando do lançamento da compra de determinado medicamento, as quantidades são automaticamente alteradas no estoque e os valores financeiros são lançados no contas a pagar.
Uma das principais características do Sistema é a necessidade de cadastrar os diversos tipos de informação apenas em um determinado segmento, e ela estará disponibilizada para todos os outros segmentos que dela dependam ou esteja vinculada.
Por exemplo, a partir da definição dos custeios padrão, todos os serviços e classes operacionais lançados geram diretamente os valores para faturamento, contas a receber ou a pagar de forma automática, eliminado retrabalho e com total segurança, pois independe da ação de usuários.
Diagrama funcional de atividades
